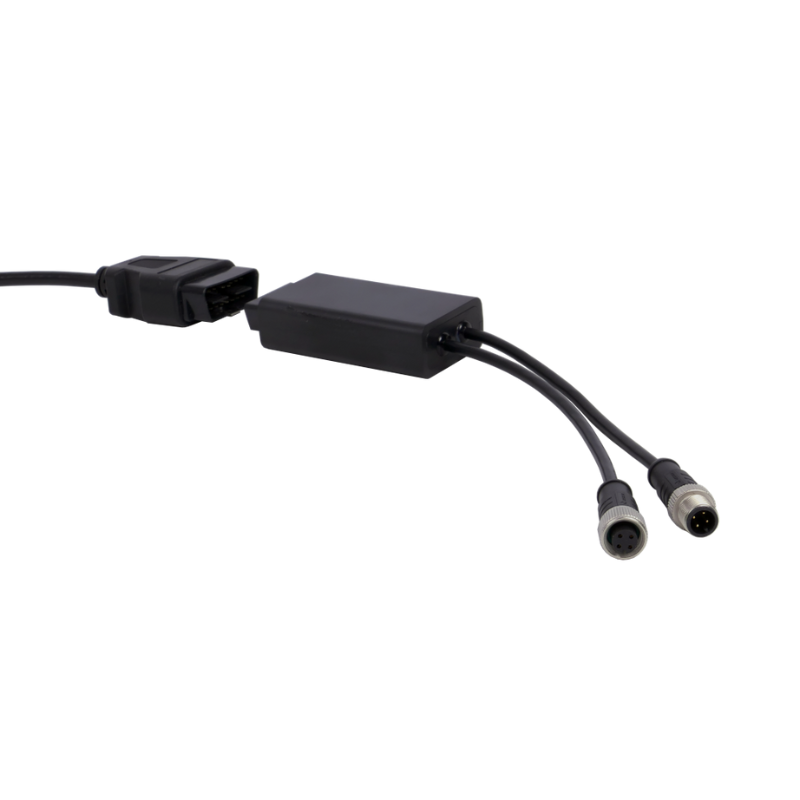

Диагностический кабель для Still — Jaltest JDC555A

Диагностический кабель Jaltest JDC555A обеспечивает подключение интерфейса Jaltest Link к складской технике Still для глубокой диагностики электропогрузчиков, ретракторов, штабелеров и электрических тележек немецкого производства. Кабель разработан специально под фирменный разъём Still с круглым коннектором для доступа к электронным системам управления силовой установкой, контроллерам хода, гидравлике подъёма и бортовой электронике. Критически важно: JDC555A входит в набор MHE Cable Kit FORKLIFTS 70002022 вместе с кабелями Linde/Jungheinrich/JLG для комплексной диагностики складской техники европейских производителей. Следовательно, сервисы логистического оборудования получают инструмент для дилерской диагностики Still без покупки дорогого заводского ПО Linde-Still Canbox. Более того, кабель совместим с Jaltest Link V8.1 и V9 через удлинитель JDC100.

🏭 Для какой техники необходим кабель

Электропогрузчики Still с противовесом. Фронтальные электропогрузчики серий RX 20, RX 50, RX 60, RX 70 грузоподъёмностью 1,6-8,0 тонн с электродвигателями переменного тока AC.

Ретракторы Still с боковой посадкой. Узкопроходные ретракторы серий FM-X, FM 14-20 для работы в узких проходах складов с выдвижными вилами и электрогидравликой.

Штабелеры электрические пешеходные. Штабелеры серий EGV-S, EXV-SF, EXD-SF для подъёма паллет на высоту до 5,4 метра в складах с проводным/беспроводным управлением.

Электротележки Still паллетные. Электрические тележки серий ECU-SF, EXU-SF для горизонтального перемещения грузов в складах и производствах до 2,5 тонн.

🔧 Что диагностирует кабель JDC555A

Силовая электроника и тяговые двигатели. Контроллеры тяговых двигателей AC/DC, инверторы частоты, системы рекуперативного торможения, температурные датчики обмоток двигателей.

Гидравлика подъёма и наклона. Электронные контроллеры гидронасосов, клапаны управления подъёмом вил, датчики положения мачты, системы ограничения высоты подъёма.

Системы безопасности операторские. Датчики присутствия оператора на месте, блокировки движения при поднятых вилах, контроль скорости на поворотах, системы стабилизации.

Бортовая электроника и CAN-шина. Панели управления, дисплеи оператора, счётчики моточасов, системы учёта энергопотребления, контроллеры освещения, звуковые сигналы.

⚠️ Важные технические требования

Требуется Jaltest Link V8.1 или V9. Кабель JDC555A работает только с оригинальными интерфейсами Jaltest Link версий 8.1 и 9. Сторонние адаптеры не поддерживаются.

Удлинитель JDC100 необходим для Link V9. При использовании с Jaltest Link V9 требуется промежуточный кабель-удлинитель JDC100 (SUBD-26 + Jack) для подключения.

Программное обеспечение Jaltest MHE. Для работы с Still нужна активная лицензия Jaltest MHE (Material Handling Equipment) с покрытием Still в базе данных.

Длина кабеля 11 дюймов. Кабель короткий (28 см), рассчитан на прямое подключение к разъёму на погрузчике Still. Для увеличения досягаемости используйте JDC100.

❓ Вопросы и ответы

Работает ли с дизельными Still?
Кабель JDC555A разработан для электрических Still с электронными контроллерами. Для дизельных Still с двигателями Perkins/Deutz используйте универсальные кабели OBD-II.

Нужен ли JDC100 для Link V9?
Да, при использовании Jaltest Link V9 обязательно требуется удлинитель JDC100 (Extension cable SUBD-26 + Jack) между интерфейсом и кабелем JDC555A.

Входит ли в стандартный набор MHE?
JDC555A входит в расширенный набор MHE Cable Kit FORKLIFTS 70002022. В базовый комплект входят JDC504A (Deutz), JDC505A (Perkins), JDC523A (Kubota).

Подходит ли для Linde?
Нет, у Linde другой разъём. Для электропогрузчиков Linde используйте кабель JDC552A (Linde round diagnostics cable) из того же комплекта 70002022.

📞 Купить кабель Still JDC555A

Менеджеры Hartmann Kazakhstan помогут с заказом кабеля JDC555A или полного набора MHE. Консультируем по диагностике Still. Подбираем комплектацию.

Профессиональная диагностика Still!
