Диагностический Кабель для EBS Модуляторов MDC08 - Jaltest ETM
Профессиональная диагностика электронных тормозных систем прицепов

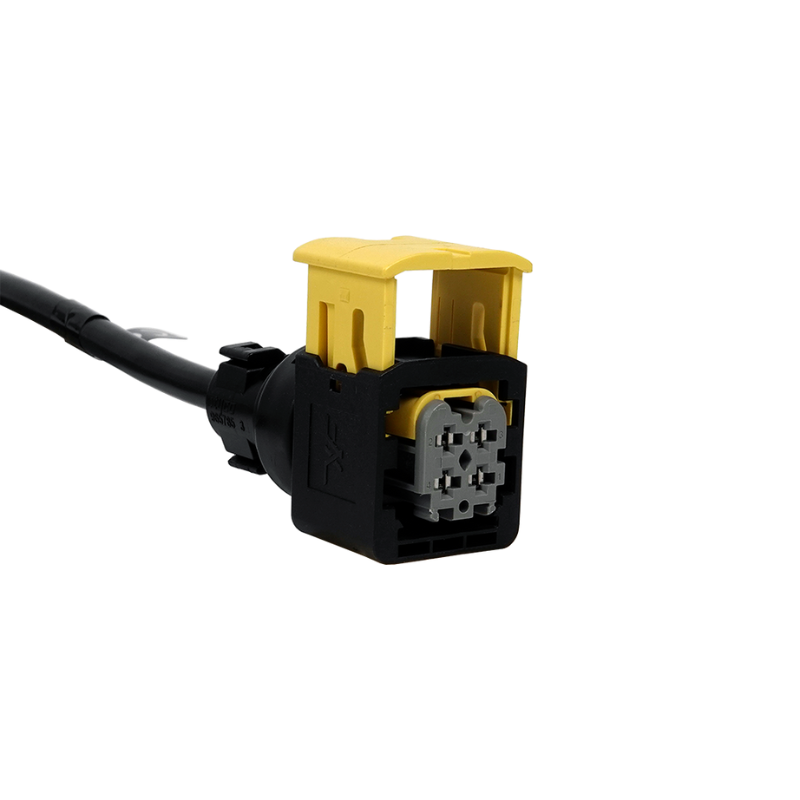

Специализированный кабель Jaltest ETM для подключения к EBS модуляторам MDC08 на прицепах и полуприцепах. Диагностируйте современные электронные тормозные системы с полным доступом ко всем параметрам.
ВАЖНО: Работает только с Jaltest Link V9/V8.1 и модулем ETM (Electronic Trailer Module). Требуется базовое ПО Jaltest и годовая активация.
Что такое EBS и модулятор MDC08
EBS (Electronic Braking System) - электронная тормозная система нового поколения для прицепов и полуприцепов. Заменяет традиционную пневматику электронным управлением, повышая безопасность и эффективность торможения.
MDC08 Modulator - электронный модулятор EBS, производства WABCO. Это центральный блок управления тормозной системой прицепа. Контролирует давление в тормозных контурах, распределяет тормозное усилие, взаимодействует с тягачом через CAN-шину.
Функции модулятора MDC08:
- Управление давлением в тормозных камерах каждой оси
- Распределение тормозного усилия по осям
- Контроль подъёмных осей
- Мониторинг износа тормозных колодок
- Диагностика неисправностей тормозной системы
- Связь с системой EBS тягача
Зачем нужен специальный кабель
Проблема: Модулятор MDC08 имеет специфичный диагностический разъём, несовместимый со стандартными кабелями. Обычные OBD-кабели или универсальные адаптеры не подходят.
Решение: Этот кабель разработан специально для прямого подключения к диагностическому порту модулятора MDC08. Обеспечивает стабильную связь, корректную передачу данных, доступ ко всем функциям модулятора.
Альтернатива: Без этого кабеля диагностика MDC08 невозможна. Стандартные методы подключения не работают.
Где установлен модулятор MDC08
Модулятор EBS MDC08 устанавливается на прицепах и полуприцепах, оборудованных электронной тормозной системой.
Типичное расположение:
- В передней части прицепа, рядом с дышлом
- В защитном корпусе на раме
- Возле соединительной головки (coupling)
- Обычно с правой стороны по ходу движения
Маркировка: На корпусе модулятора обозначение WABCO MDC08, штрихкод, диагностический разъём обычно защищён резиновой заглушкой.
Какие прицепы диагностирует
Типы прицепного состава:
- Полуприцепы-рефрижераторы (тентованные и изотермические)
- Бортовые полуприцепы (стандартные и низкорамные)
- Полуприцепы-контейнеровозы
- Шторные (тентовые) полуприцепы
- Самосвальные полуприцепы
- Цистерны (топливные, химические, пищевые)
- Автовозы и трейлеры спецназначения
Производители прицепов с EBS: Schmitz Cargobull (Германия), Krone (Германия), Kögel (Германия), Schwarzmüller (Австрия), Wielton (Польша), Kässbohrer (Германия), Fruehauf (Франция), ТОНАР (Россия), КЗКТ (Казахстан).
Системы EBS: WABCO (основной производитель MDC08), Knorr-Bremse (альтернативный поставщик), Haldex (скандинавский рынок).
Что диагностирует кабель
Параметры тормозной системы:
- Давление в тормозных контурах (передняя/задняя оси)
- Давление в питающей магистрали
- Состояние клапанов модулятора
- Распределение тормозного усилия
- Время срабатывания тормозов
Коды ошибок:
- Чтение активных и сохранённых кодов неисправностей
- Расшифровка кодов с описанием на русском
- История ошибок с временными метками
- Условия возникновения неисправности
Датчики и компоненты:
- Датчики давления в контурах
- Датчики износа тормозных колодок
- Электромагнитные клапаны
- Датчики подъёмных осей
- CAN-шина связи с тягачом
- Разъёмы и проводка
Подъёмные оси:
- Положение подъёмных осей (опущена/поднята)
- Давление в пневмоподушках подъёма
- Управление подъёмными осями
- Настройка автоматического подъёма
Функции диагностики
Чтение и сброс ошибок: Просмотр активных неисправностей, чтение сохранённых кодов, сброс ошибок после ремонта, стирание истории (при необходимости).
Мониторинг в реальном времени: Давление в контурах во время торможения, нагрузка на оси, работа клапанов, температура компонентов, связь с тягачом.
Активные тесты: Управление клапанами (проверка работоспособности), тест подъёмных осей, проверка датчиков давления, тестирование CAN-связи.
Конфигурация: Настройка параметров модулятора, калибровка датчиков после замены, программирование новых компонентов, адаптация к прицепу.
Информация о системе: Номер детали модулятора, версия прошивки, серийный номер, дата производства, история обновлений.
Типичные неисправности EBS
Проблемы, диагностируемые кабелем:
Ошибки давления: Низкое давление в контуре, утечка воздуха в системе, неисправность питающей магистрали, заклинивание клапана модулятора.
Датчики: Отказ датчика давления, короткое замыкание проводки, обрыв сигнальной линии, неверные показания датчика износа.
CAN-шина: Нет связи с тягачом, ошибка передачи данных, несовместимость версий протокола, повреждение CAN-линии.
Подъёмные оси: Ось не поднимается/опускается, утечка в пневмоподушках, неисправность клапана управления, ошибка датчика положения.
Рабочие условия: Температура: -40°C до +85°C, защита от влаги и пыли (IP54), устойчивость к вибрациям, ударопрочный корпус разъёмов.
Для кого этот кабель
Сервисные центры: СТО с обслуживанием полуприцепов, специализированные центры по ремонту прицепов, дилеры Schmitz Cargobull, Krone, Kögel, мастерские при транспортных компаниях.
Автопарки: Крупные логистические компании с собственным сервисом, транспортные предприятия с парком 50+ прицепов, международные перевозчики, компании с холодильными прицепами.
Выездной сервис: Мобильные бригады техпомощи на трассе, аварийные службы, roadside assistance, техподдержка 24/7 для парков.
Что входит в комплект
В комплекте поставки:
- Кабель с разъёмом для MDC08
- Разъём для Jaltest Link
- Защитный чехол для транспортировки
- Инструкция по подключению
НЕ входит, но обязательно нужно:
- Jaltest Link V9 или V8.1 (приобретается отдельно)
- Jaltest ETM - модуль Electronic Trailer Module (отдельная лицензия)
- Базовое ПО Jaltest CV (29303)
- Годовая активация 71502018
Требования для работы
Обязательное оборудование:
- Jaltest Link V9 или V8.1 - диагностический интерфейс
- Этот кабель - для подключения к MDC08
- Ноутбук с установленным ПО Jaltest
Обязательное ПО:
- Jaltest базовое ПО CV (29303) - основная программа
- Годовая активация 71502018 - обязательна для работы
- Модуль ETM (Electronic Trailer Module) - лицензия на прицепы
Компьютер: Windows 10/11 (64-bit), 8 ГБ RAM, Intel i5+, USB-порт для Link, интернет для активации.
Процесс диагностики
Подготовка: Припаркуйте прицеп в безопасном месте, включите зажигание тягача (для питания EBS), найдите диагностический разъём MDC08, снимите защитную заглушку.
Подключение: Подключите кабель к разъёму MDC08, подключите кабель к Jaltest Link, подключите Link к ноутбуку, запустите ПО Jaltest.
Диагностика: Выберите «Прицепы/Полуприцепы» в меню, выберите производителя (WABCO), выберите модель MDC08, запустите диагностику, читайте ошибки и параметры.
Ремонт и проверка: Устраните неисправности по кодам, сбросите ошибки, проведите тест-драйв, убедитесь в отсутствии новых ошибок.
Время диагностики: 5-15 минут.
Частые вопросы
Подойдёт ли для других модуляторов? Нет, только для WABCO MDC08. Для других моделей нужны свои кабели.
Можно ли без модуля ETM? Нет, модуль ETM обязателен для диагностики прицепов.
Работает ли с OBD-разъёмом? Нет, MDC08 не имеет стандартного OBD. Только специальный разъём.
Можно ли обновить прошивку модулятора? Да, через Jaltest при наличии соответствующей лицензии.
Гарантия на кабель? Да, официальная гарантия производителя.
Преимущества диагностики EBS
Безопасность: Раннее обнаружение проблем тормозной системы, предотвращение отказа тормозов, проверка перед дальней поездкой, контроль износа колодок.
Экономия: Быстрая диагностика без разборки, точное определение неисправности, исключение замены исправных деталей, сокращение простоев прицепа.
Профессионализм: Соответствие европейским стандартам сервиса, протокол диагностики для клиента, юридическая защита СТО, доверие клиентов.
