Описание

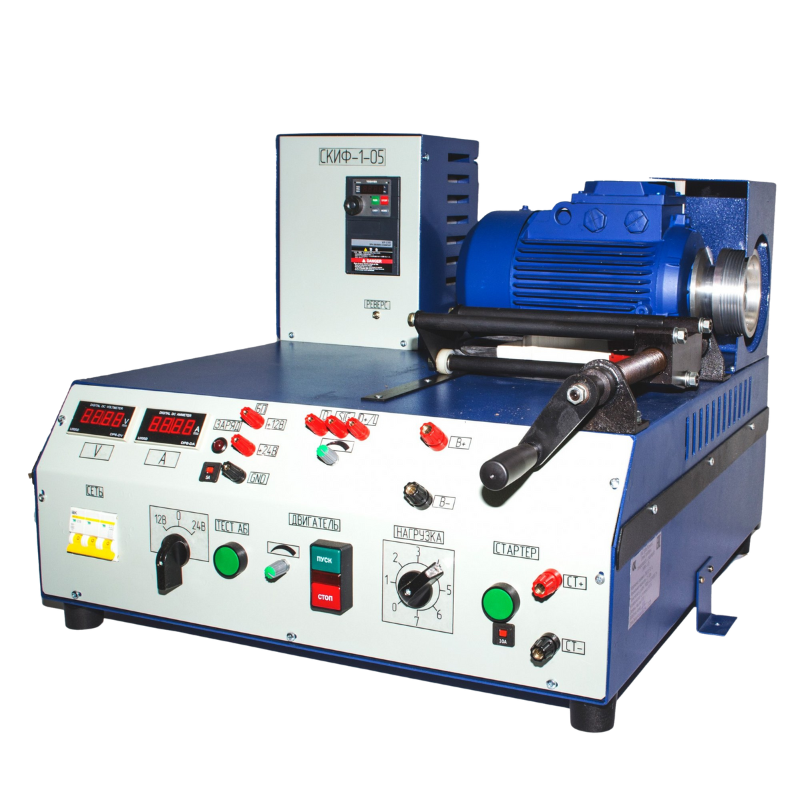

Универсальный Стенд для Диагностики Генераторов 14В/28В и Стартеров
Стенд СКИФ-1-05А предназначен для проверки технического состояния снятых с автомобилей генераторов с номинальным напряжением 14В и 28В под нагрузкой, а также стартеров в режиме холостого хода. Стенд имитирует работу бортовой сети автомобиля и включает АКБ 12/24В, регулируемую нагрузку, измерительные приборы, электрический привод и силовой источник питания для стартеров.
ВАЖНО: Питание 380В (3 фазы). Генераторы 14В/28В + стартеры. Терминалы D+, L, P-D, FR-SIG. 7 ступеней нагрузки. Без плавной регулировки оборотов. Проверка стартеров до 9 кВт. Привод 2,2 кВт.
Что такое СКИФ-1-05А
СКИФ-1-05А - универсальный диагностический стенд для проверки автомобильных генераторов и стартеров. Главное отличие от моделей СКИФ-1-04 - наличие встроенного источника постоянного тока для проверки стартеров мощностью до 9 кВт в режиме холостого хода. Позволяет проверять генераторы под нагрузкой и стартеры в режиме холостого хода на одном стенде. Питание от трёхфазной сети 380В. Без плавной регулировки оборотов (фиксированная частота 3000 об/мин).
Основные характеристики
Контроль параметров генератора: Контроль тока и напряжения проверяемого генератора с отображением на встроенных приборах.
Поддерживаемые терминалы генераторов: Проверка генераторов с терминалами D+, L, P-D, FR-SIG для различных марок автомобилей.
Ступенчатая нагрузка: 7 ступеней изменения нагрузки для постепенного увеличения тока при диагностике генераторов.
Контроль параметров стартера: Контроль тока и напряжения стартера в режиме холостого хода для оценки технического состояния.
Без плавной регулировки оборотов: Фиксированная частота вращения (3000 об/мин не регулируется) - упрощённая модель для стандартной диагностики.
Встроенный источник для стартеров: Силовой источник постоянного тока позволяет проверять стартеры мощностью до 9 кВт в режиме холостого хода (до 130А).
Система связи с ПК (опция): Вывод на экран компьютера параметров генератора: ток, напряжение, осциллограмма выходного напряжения с возможностью печати диагностической карты (поставляется по отдельному заказу).
Мощный привод: Электропривод мощностью 2,2 кВт для проверки генераторов любой мощности.
Питание 380В: Электропитание от трёхфазной сети 380В (50 Гц) - для предприятий с промышленной электросетью.
Сравнительная таблица моделей СКИФ-1-05
| Характеристика | СКИФ-1-05 | СКИФ-1-05/220 | СКИФ-1-05М | СКИФ-1-05А | СКИФ-1-05А/220 |
|---|---|---|---|---|---|
| Типы терминалов | D+,L,P-D,FR-SIG | D+,L,P-D,FR-SIG | D+,L,P-D,FR-SIG,COM(LIN/BSS) | D+,L,P-D,FR-SIG | D+,L,P-D,FR-SIG |
| Ток нагрузки max (14В) | 110 А | 110 А | 190 А | 110 А | 110 А |
| Ток нагрузки max (28В) | 55 А | 55 А | 100 А | 55 А | 55 А |
| Число ступеней нагрузки | 7 | 7 | 7 | 7 | 7 |
| Диапазон частоты вращения | 0-3000 об/мин | 0-3000 об/мин | 0-3000 об/мин | 3000 (не регулируется) | 3000 (не регулируется) |
| Питание | 3×380 В | 220 В | 3×380 В | 3×380 В | 220 В |
| Номинальное напряжение АКБ | 12/24 В | 12/24 В | 12/24 В | 12/24 В | 12/24 В |
| Источник питания стартеров | 12/24 (до 130А) | 12/24 (до 130А) | 12/24 (до 130А) | 12/24 (до 130А) | 12/24 (до 130А) |
| Встроенный источник питания | 12/24 (5А) | 12/24 (5А) | 12/24 (5А) | 12/24 (5А) | 12/24 (5А) |
| Потребляемая мощность | 2,2 кВт | 2,2 кВт | 4,0 кВт | 2,2 кВт | 2,2 кВт |
| Габариты | 635×670×530 мм | 635×670×530 мм | 635×670×530 мм | 586×670×530 мм | 635×670×530 мм |
| Масса | 60 кг | 60 кг | 95 кг | 60 кг | 60 кг |
Состав стенда
Аккумуляторные батареи: АКБ на 12 В и 24 В для имитации бортовой сети легковых и грузовых автомобилей.
Регулируемая нагрузка: Встроенная нагрузка с 7 ступенями регулировки для проверки генератора под различными токами.
Измерительные приборы: Амперметр и вольтметр для контроля тока и напряжения генератора и стартера.
Электрический привод: Мощный электропривод 2,2 кВт для вращения генератора.
Силовой источник питания для стартеров: Источник постоянного тока 12/24 В (до 130А) для проверки стартеров мощностью до 9 кВт в режиме холостого хода.
Механизмы крепления генератора: Подвижная каретка с кронштейнами и стяжками для крепления генераторов различных типов.
Индикаторы параметров: Отображение параметров работы генератора и стартера на встроенных приборах.
Управление нагрузкой: Переключатель для ступенчатого изменения нагрузки (7 ступеней).
Встроенный блок питания: Источник питания 12/24 В (5А) для первичного возбуждения генератора.
Защита: Автоматическое защитное отключение привода при возникновении перегрузки.
Процесс проверки генератора
1. Крепление генератора: Проверяемый генератор закрепляется на подвижной каретке стенда с помощью комплектной стяжки или кронштейна.
2. Установка приводного ремня: Устанавливается приводной ремень и производится его натяжка вращением ручки подвижной каретки.
3. Выбор напряжения: Устанавливается величина напряжения бортовой сети (12В или 24В) и контролируется правильность выбора.
4. Подключение генератора: Генератор подключается к стенду согласно схеме включения используемого терминала (схемы в паспорте) с помощью комплектных проводов.
5. Внешние регуляторы (при необходимости): При проверке генераторов с внешним регулятором напряжения используются внешние регуляторы от автомобиля конкретной марки и приставки-имитаторы сигналов.
6. Включение привода: После включения привода ждут выхода генератора на паспортные показатели напряжения и тока.
7. Увеличение нагрузки: Постепенно увеличивают нагрузку с помощью переключателя (всего 7 ступеней). Время работы под нагрузкой ограничивается 1-2 минутами во избежание перегрева нагрузочных резисторов.
8. Контроль параметров: Контролируются ток и напряжение генератора на встроенных приборах.
9. Защита от перегрузки: При возникновении перегрузки срабатывает автоматическое защитное отключение привода.
Процесс проверки стартера
1. Установка стартера на стенде: Стартер устанавливается на специальном креплении стенда.
2. Выбор напряжения: Выбор напряжения (12В или 24В) в зависимости от типа стартера.
3. Подключение стартера: Подключение стартера с помощью комплектных проводов к стенду по установленной схеме (отображена в паспорте).
4. Подача напряжения: Подача напряжения на стартер от встроенного силового источника (до 130А).
5. Оценка работы: Необходимо оценить плавность вращения стартера, отсутствие посторонних шумов и вибраций.
6. Контроль параметров: Контроль тока потребления в режиме холостого хода и падения напряжения на встроенных приборах.
Система связи с ПК (опция)
При использовании комплекта связи с персональным компьютером (поставляется по отдельному заказу) при испытаниях генераторов можно:
Отображение параметров: Вывод на экран монитора параметров величин тока и напряжения генератора в реальном времени.
Осциллограмма: Отображение осциллограммы выходного напряжения генератора для детальной диагностики.
Печать результатов: Вывод информации на печать в виде диагностической карты с результатами проверки.
Архивирование: Сохранение результатов диагностики для ведения истории обслуживания.
Для кого
Универсальные автосервисы: СТО с комплексным обслуживанием, где требуется проверка как генераторов, так и стартеров.
Автотранспортные предприятия с промышленной сетью: Автопарки с доступом к трёхфазной сети 380В.
Специализированные центры: Мастерские по ремонту генераторов и стартеров на одном стенде.
Станции технического обслуживания: Профессиональные СТО для проверки электрооборудования клиентских автомобилей.
Автоэлектрики: Специалисты по ремонту автомобильной электрики с широким спектром услуг.
Дилерские центры: Официальные дилеры для гарантийного и постгарантийного обслуживания.
Частые вопросы
Какие генераторы можно проверять? Генераторы с номинальным напряжением 14В и 28В.
Какие стартеры можно проверять? Стартеры мощностью до 9 кВт в режиме холостого хода (ток до 130А).
Какие терминалы поддерживаются? D+, L, P-D, FR-SIG для генераторов.
Есть ли плавная регулировка оборотов? Нет, фиксированная частота 3000 об/мин (не регулируется).
Сколько ступеней нагрузки? 7 ступеней ступенчатой регулировки нагрузки для генераторов.
Какое питание? 380 В (трёхфазная сеть, 50 Гц).
Какая мощность привода? 2,2 кВт для генераторов.
Какой максимальный ток для генераторов? 110 А при 14В, 55 А при 28В.
Какой максимальный ток для стартеров? До 130А для проверки стартеров до 9 кВт.
Есть ли система связи с ПК? Да, но поставляется по отдельному заказу (только для генераторов).
Сколько можно работать под нагрузкой? 1-2 минуты во избежание перегрева нагрузочных резисторов.
Есть ли защита от перегрузки? Да, автоматическое защитное отключение привода.
Чем отличается от СКИФ-1-04А? Дополнительно может проверять стартеры (силовой источник до 130А), больше габариты и вес.
Чем отличается от СКИФ-1-05А/220? Питание от 3×380В вместо 220В.
Гарантия? Да, официальная гарантия производителя.
