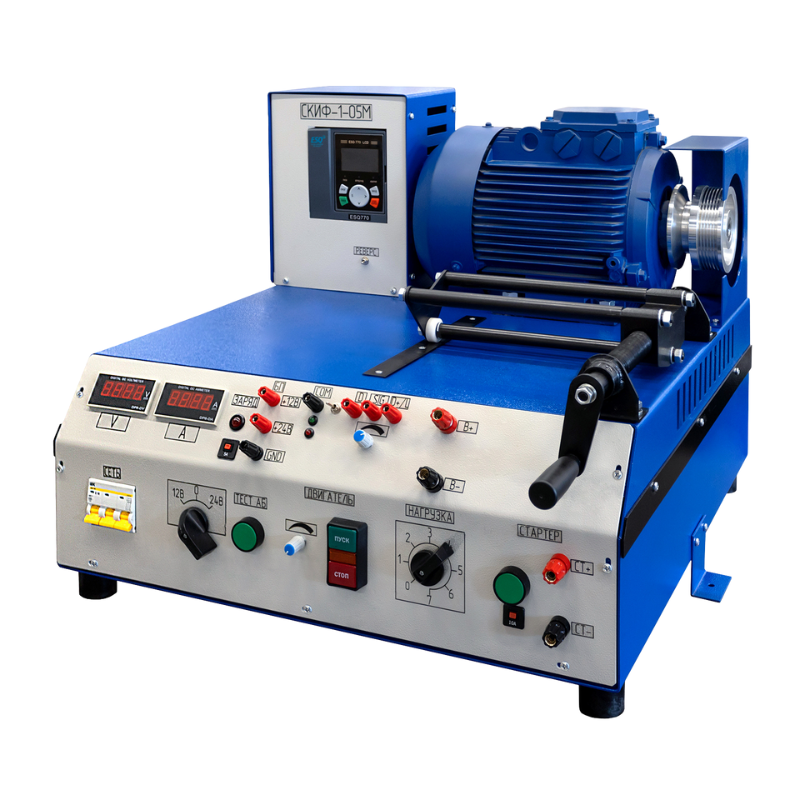

Стенд проверки генераторов и стартеров СКИФ-1-05M/380

⚡ Усиленный Универсальный Стенд с Плавной Регулировкой для Грузовых Генераторов и Стартеров

Стенд СКИФ-1-05М предназначен для проверки технического состояния снятых с автомобилей генераторов с номинальным напряжением 14В и 28В под нагрузкой, а также стартеров в режиме холостого хода. Стенд имитирует работу бортовой сети автомобиля и включает АКБ 12/24В, регулируемую нагрузку, измерительные приборы, усиленный электрический привод с частотным преобразователем и силовой источник питания для стартеров.

⚠️ ВАЖНО: Питание 380В (3 фазы). Генераторы 14В/28В + стартеры. Терминалы D+, L, P-D, FR-SIG, COM(LIN/BSS). 7 ступеней нагрузки. Плавная регулировка 0-3000 об/мин. Проверка стартеров до 9 кВт. Усиленный привод 4,0 кВт.

🏭 Что такое СКИФ-1-05М/380

СКИФ-1-05М — усиленный универсальный диагностический стенд для проверки автомобильных генераторов и стартеров. Главные отличия: увеличенная мощность привода 4,0 кВт (в 2 раза мощнее стандартных моделей) для проверки генераторов грузовиков, плавная регулировка частоты вращения от 0 до 3000 об/мин с помощью частотного преобразователя, дополнительные терминалы COM(LIN/BSS) для современных генераторов. Встроенный источник постоянного тока для проверки стартеров мощностью до 9 кВт. Питание от трёхфазной сети 380В.

🔧 Основные характеристики

Контроль параметров генератора: Контроль тока и напряжения проверяемого генератора с отображением на встроенных приборах.

Расширенные терминалы генераторов: Проверка генераторов с терминалами D+, L, P-D, FR-SIG, COM(LIN/BSS) — включая современные генераторы с интеллектуальным управлением.

Ступенчатая нагрузка: 7 ступеней изменения нагрузки для постепенного увеличения тока при диагностике генераторов.

Контроль параметров стартера: Контроль тока и напряжения стартера в режиме холостого хода для оценки технического состояния.

Плавная регулировка оборотов: Частотный преобразователь для плавного изменения частоты вращения привода от 0 до 3000 об/мин — имитация реальных условий работы генератора.

Встроенный источник для стартеров: Силовой источник постоянного тока позволяет проверять стартеры мощностью до 9 кВт в режиме холостого хода (до 130А).

Система связи с ПК (опция): Вывод на экран компьютера параметров генератора: ток, напряжение, осциллограмма выходного напряжения с возможностью печати диагностической карты (поставляется по отдельному заказу).

Усиленный мощный привод: Электропривод мощностью 4,0 кВт (в 2 раза мощнее стандартных моделей) позволяет проверять генераторы грузовиков и спецтехники.

Увеличенный максимальный ток: 190 А при 14В и 100 А при 28В — для проверки мощных грузовых генераторов.

Питание 380В: Электропитание от трёхфазной сети 380В (50 Гц) — для предприятий с промышленной электросетью.

📊 Сравнительная таблица моделей СКИФ-1-05

🔧 Состав стенда СКИФ-1-05м/380

Аккумуляторные батареи: АКБ на 12 В и 24 В для имитации бортовой сети легковых и грузовых автомобилей.

Регулируемая нагрузка: Встроенная нагрузка с 7 ступенями регулировки для проверки генератора под различными токами (до 190А при 14В).

Измерительные приборы: Амперметр и вольтметр для контроля тока и напряжения генератора и стартера.

Усиленный электрический привод с частотным преобразователем: Мощный электропривод 4,0 кВт (в 2 раза мощнее стандартных моделей) с частотным преобразователем для плавной регулировки оборотов 0-3000 об/мин.

Силовой источник питания для стартеров: Источник постоянного тока 12/24 В (до 130А) для проверки стартеров мощностью до 9 кВт в режиме холостого хода.

Механизмы крепления генератора: Подвижная каретка с кронштейнами и стяжками для крепления генераторов различных типов.

Индикаторы параметров: Отображение параметров работы генератора и стартера на встроенных приборах.

Управление нагрузкой: Переключатель для ступенчатого изменения нагрузки (7 ступеней).

Встроенный блок питания: Источник питания 12/24 В (5А) для первичного возбуждения генератора.

Защита: Автоматическое защитное отключение привода при возникновении перегрузки.

🔧 Процесс проверки генератора

1. Крепление генератора: Проверяемый генератор закрепляется на подвижной каретке стенда с помощью комплектной стяжки или кронштейна.

2. Установка приводного ремня: Устанавливается приводной ремень и производится его натяжка вращением ручки подвижной каретки.

3. Выбор напряжения: Устанавливается величина напряжения бортовой сети (12В или 24В) и контролируется правильность выбора.

4. Подключение генератора: Генератор подключается к стенду согласно схеме включения используемого терминала (схемы в паспорте) с помощью комплектных проводов.

5. Внешние регуляторы (при необходимости): При проверке генераторов с внешним регулятором напряжения используются внешние регуляторы от автомобиля конкретной марки и приставки-имитаторы сигналов.

6. Плавное изменение оборотов: Плавное изменение частоты вращения электродвигателя привода осуществляется с помощью частотного преобразователя (диапазон 0-3000 об/мин).

7. Контроль возбуждения: Необходимо контролировать момент возбуждения генератора и начало подачи напряжения заряда.

8. Увеличение оборотов и нагрузки: Увеличивают обороты привода до требуемого значения и начинают подключать нагрузку ступенчато в зависимости от номинального тока генератора. Время работы под нагрузкой ограничивается 1-2 минутами во избежание перегрева нагрузочных резисторов.

9. Контроль параметров: Контролируются ток и напряжение генератора на встроенных приборах.

10. Защита от перегрузки: При возникновении перегрузки срабатывает автоматическое защитное отключение привода.

🔧 Процесс проверки стартера

1. Установка стартера на стенде: Стартер устанавливается на специальном креплении стенда.

2. Выбор напряжения: Выбор напряжения (12В или 24В) в зависимости от типа стартера.

3. Подключение стартера: Подключение стартера с помощью комплектных проводов к стенду по установленной схеме (отображена в паспорте).

4. Подача напряжения: Подача напряжения на стартер от встроенного силового источника (до 130А).

5. Оценка работы: Необходимо оценить плавность вращения стартера, отсутствие посторонних шумов и вибраций.

6. Контроль параметров: Контроль тока потребления в режиме холостого хода и падения напряжения на встроенных приборах.

💻 Система связи с ПК (опция)

При использовании комплекта связи с персональным компьютером (поставляется по отдельному заказу) при испытаниях генераторов можно:

Отображение параметров: Вывод на экран монитора параметров величин тока и напряжения генератора в реальном времени.

Осциллограмма: Отображение осциллограммы выходного напряжения генератора для детальной диагностики.

Печать результатов: Вывод информации на печать в виде диагностической карты с результатами проверки.

Архивирование: Сохранение результатов диагностики для ведения истории обслуживания.

💼 Для кого

Автотранспортные предприятия с грузовым парком: Автопарки с грузовиками и спецтехникой для проверки мощных генераторов.

Универсальные автосервисы: СТО с комплексным обслуживанием легковых и грузовых автомобилей.

Специализированные центры: Мастерские по ремонту генераторов и стартеров грузовиков на одном стенде.

Станции технического обслуживания: Профессиональные СТО для проверки электрооборудования грузовых и легковых автомобилей.

Автоэлектрики: Специалисты по ремонту автомобильной электрики с широким спектром услуг, включая грузовую технику.

Дилерские центры: Официальные дилеры грузовых марок для гарантийного и постгарантийного обслуживания.

🔍 Частые вопросы

Какие генераторы можно проверять? Генераторы с номинальным напряжением 14В и 28В, включая мощные грузовые генераторы.

Какие стартеры можно проверять? Стартеры мощностью до 9 кВт в режиме холостого хода (ток до 130А).

Какие терминалы поддерживаются? D+, L, P-D, FR-SIG, COM(LIN/BSS) для генераторов, включая современные с интеллектуальным управлением.

Есть ли плавная регулировка оборотов? Да, плавная регулировка от 0 до 3000 об/мин с помощью частотного преобразователя.

Сколько ступеней нагрузки? 7 ступеней ступенчатой регулировки нагрузки для генераторов.

Какое питание? 380 В (трёхфазная сеть, 50 Гц).

Какая мощность привода? 4,0 кВт — в 2 раза мощнее стандартных моделей для проверки грузовых генераторов.

Какой максимальный ток для генераторов? 190 А при 14В, 100 А при 28В — для проверки мощных грузовых генераторов.

Какой максимальный ток для стартеров? До 130А для проверки стартеров до 9 кВт.

Есть ли система связи с ПК? Да, но поставляется по отдельному заказу (только для генераторов).

Сколько можно работать под нагрузкой? 1-2 минуты во избежание перегрева нагрузочных резисторов.

Есть ли защита от перегрузки? Да, автоматическое защитное отключение привода.

Чем отличается от СКИФ-1-05? Увеличенная мощность привода (4,0 кВт вместо 2,2 кВт), увеличенный ток (190А/100А вместо 110А/55А), дополнительные терминалы COM(LIN/BSS), больший вес (95 кг).

Гарантия? Да, официальная гарантия производителя.
