Описание

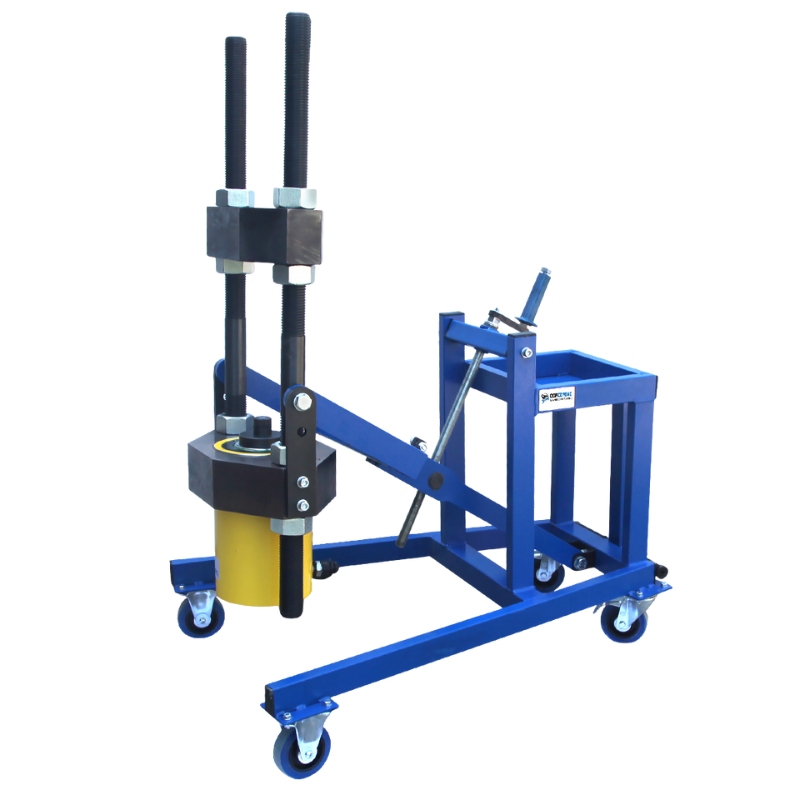

Выпрессовщик Шкворней Грузовиков 100 тонн - ОДА Сервис ODA-C1339
Гидравлический пресс для замены шкворней
Мобильный гидравлический выпрессовщик ODA-C1339 с усилием 100 тонн для выпрессовки и запрессовки шкворней на грузовых автомобилях. Подъёмно-поворотный механизм обеспечивает установку пресса в любое положение для работы в колёсной нише.
Обновлённая конструкция: Улучшенная гидравлическая педаль + манометр контроля давления для безопасной работы.
Совместимость с марками
Российские и СНГ: КАМАЗ, ГАЗ, ЗИЛ, МАЗ, УРАЛ, ИКАРУС, ЛИАЗ.
Европейские: MAN, Mercedes-Benz, Scania, Volvo, Iveco, DAF, Renault.
Азиатские: Hino, Isuzu, Mitsubishi Fuso, Hyundai, китайские грузовики (Sinotruk, FAW, Foton, CAMC).
Ограничение: Максимальный диаметр шкворня 60 мм.
Что такое шкворень
Шкворень - ось поворота передней балки (моста) грузовика, соединяющая поворотный кулак с балкой. Обеспечивает поворот колёс.
Износ шкворня: Люфт в рулевом управлении, стук при повороте, неравномерный износ шин, потеря управляемости, опасность на дороге.
Замена шкворня: Требует выпрессовки старого и запрессовки нового, усилие до 100 тонн, без специального пресса - практически невозможно.
Конструкция и особенности
Подъёмно-поворотный механизм: Поворот вокруг оси на 360°, установка под любым углом, работа в ограниченном пространстве колёсной ниши, быстрая настройка положения.
Мобильная тележка: 4 поворотных колеса, лёгкое перемещение по СТО, установка непосредственно в нише автомобиля, не требует подъёмника (работа на земле).
Гидравлическая система: Пневмопривод насоса (от компрессора СТО), усилие 100 тонн, ход штока 150 мм, возврат штока пружиной, манометр контроля давления.
Новые улучшения: Усиленная конструкция гидропедали, манометр для контроля давления (предотвращает повреждение), индикация заклинивания шкворня.
Технические характеристики
| Параметр | Значение |
|---|---|
| Усилие | 100 тонн |
| Расстояние между шпильками | 260 мм |
| Рабочее пространство (ВхШ) | 540 x 260 мм |
| Макс. диаметр шкворня | 60 мм |
| Ход штока | 150 мм |
| Тип насоса | Пневматический |
| Возврат штока | Пружинный |
| Количество колёс | 4 поворотных |
| Угол поворота вокруг оси | 360° |
| Рабочая жидкость | Масло И-20А или аналог |
| Температура эксплуатации | -10°C до +50°C |
| Вес нетто | 150 кг |
| Габариты упаковки (ДхШхВ) | 1250 x 850 x 1230 мм |
Комплектация
Съёмник в сборе - 1 шт.
Тележка с подъёмным механизмом - 1 шт.
Насос гидравлический с пневмоприводом - 1 шт.
Рукав высокого давления - 1 шт.
Оправка - 4 шт.
Пуансон - 5 шт.
Полный набор адаптеров для большинства марок грузовиков в комплекте!
Процесс работы
Подготовка: Поднять автомобиль (или работать на земле с демонтированным мостом), снять колесо и тормозной суппорт, демонтировать поворотный кулак.
Установка пресса: Установить тележку с прессом в колёсной нише, подобрать пуансон под диаметр шкворня, установить пресс на балку через адаптеры, подключить пневмопривод (6-8 бар).
Выпрессовка: Создать давление ножной педалью, контролировать манометр, если шток не идёт, а давление растёт - сбросить давление и прогреть балку газовой горелкой, повторить процесс.
Запрессовка: Установить новый шкворень, поменять направление пресса, запрессовать шкворень до посадки, контролировать усилие по манометру.
Время работы: 30-60 минут на один шкворень (в зависимости от износа и прикипания).
Правила безопасности
При работе: Контролируйте манометр - рост давления без движения штока = заклинивание, прогревайте балку газовой горелкой при застревании шкворня, не превышайте максимальное усилие 100 тонн, используйте защитные очки и перчатки, обеспечьте устойчивость автомобиля.
Обслуживание: Проверяйте уровень масла в системе (И-20А), смазывайте подвижные части, проверяйте герметичность РВД, храните в сухом помещении при -10°C…+50°C.
Для кого
СТО грузового транспорта: Ремонт передних мостов грузовиков, специализация на ходовой части, многопрофильные автосервисы.
Автопарки: Транспортные компании с собственным сервисом, муниципальные автопарки, логистические центры.
Мастерские: Мастерские по ремонту спецтехники, сервис карьерной и строительной техники, выездной мобильный ремонт.
Частые вопросы
Можно ли работать без подъёмника? Да, пресс устанавливается на земле с демонтированным мостом.
Нужен ли компрессор? Да, для пневмопривода насоса (6-8 бар).
Подходит ли для легковых авто? Нет, только для грузовиков и автобусов со шкворнями.
Что делать, если шкворень не идёт? Прогреть балку газовой горелкой в месте посадки шкворня.
Гарантия? Да, гарантия производителя.
